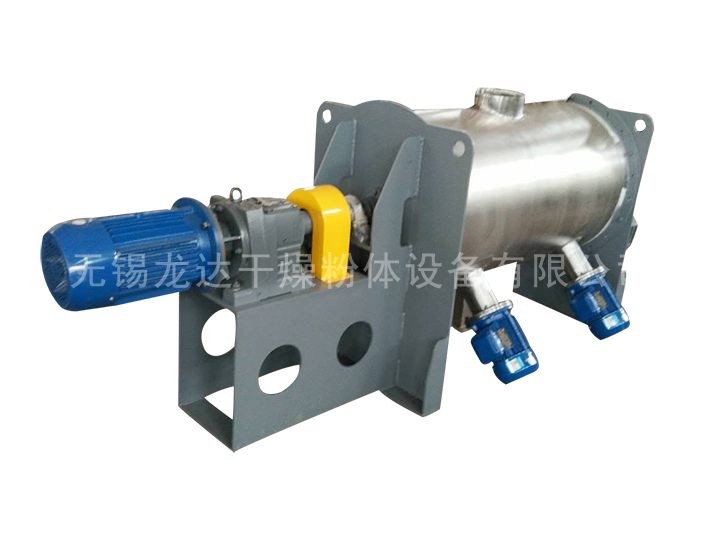

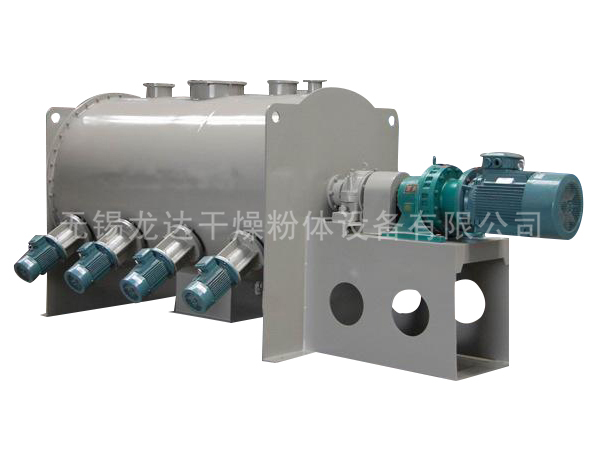

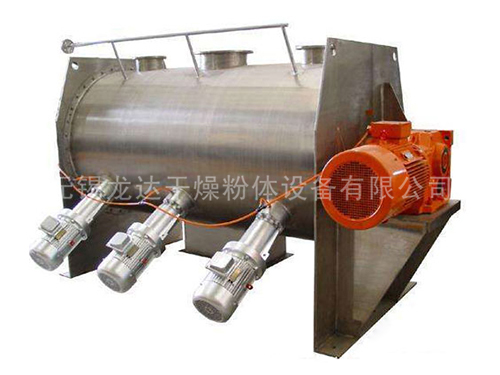

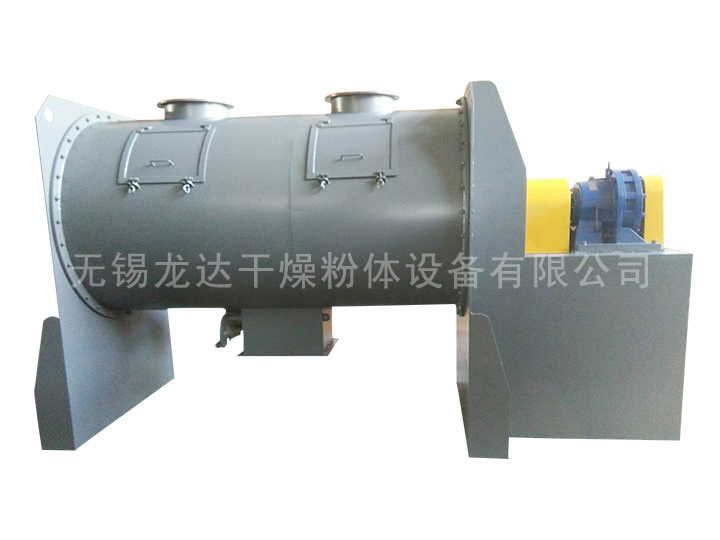

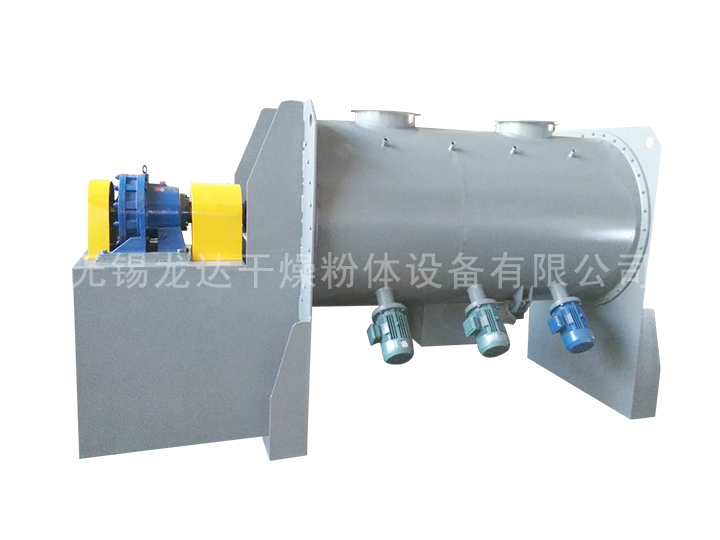

臥式犁刀混合機
發布時間：2018-05-18 點擊次數：18311 次
 |
 |
 |
 |
 |
 |
 |
用途：
該機普遍應用于化工、醫藥、農藥、塑料、橡膠、化肥、建材、砼外加劑、食品、味精、食鹽、飼料、飼料添加劑、染料、冶金、礦山等行業的固——固（即粉體與粉體）混合，固——液（即粉體內添加液體）混合，以及濕造粒、干燥、濃縮等復合工藝 ，是一種適應性強、用途廣的多功能混合設備。

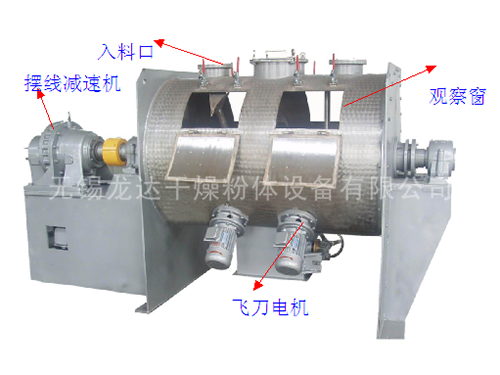

結構特點：
傳動部分：由主電機和減速機傳輸給犁刀組軸。
臥式簡體：臥式簡體作乘物料，簡體上部設有進料口，觀察孔，簡體一側開有物料清洗門。

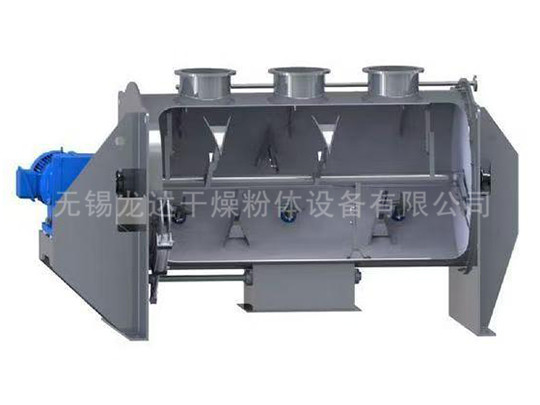

犁刀組軸：犁刀根據容積大小安排犁刀數據，安裝在主軸上，在筒體內作圓周湍動流混合物料。

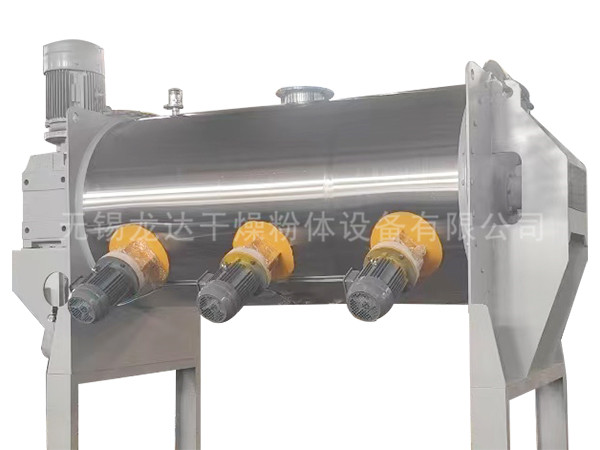

飛刀組：副電機直接連接每組上有大小不同數據耙飛刀，高速飛刀有強烈拋散剪切的攪拌作用。
出料閥：安裝簡體底部，供放料用。
噴液裝置：噴液裝置布置在筒體上部，由管件，噴頭部件組成并固定在簡體均勻分布噴散。
可以定制：加套加溫。冷卻，干燥型。
工作原理：
混合機啟動后犁刀由犁刀軸帶動旋轉，使物料沿筒體徑向作周向湍動，同時把物料沿犁刀兩側面的法線方向拋出。當被拋出和作周向湍動的物料流經飛刀組是時，被高速旋轉的刀飛迅速、有力地拋散。物料在上述犁刀和飛刀的復合作用下，不斷更疊、擴散、在短時間內達到均勻混合，混合精度高。
對需要固——液混合的物料，混合液體通過噴液裝置均勻噴灑在筒體內運動的物料上。
技術參數：
該機普遍應用于化工、醫藥、農藥、塑料、橡膠、化肥、建材、砼外加劑、食品、味精、食鹽、飼料、飼料添加劑、染料、冶金、礦山等行業的固——固（即粉體與粉體）混合，固——液（即粉體內添加液體）混合，以及濕造粒、干燥、濃縮等復合工藝 ，是一種適應性強、用途廣的多功能混合設備。
傳動部分：由主電機和減速機傳輸給犁刀組軸。
臥式簡體：臥式簡體作乘物料，簡體上部設有進料口，觀察孔，簡體一側開有物料清洗門。
犁刀組軸：犁刀根據容積大小安排犁刀數據，安裝在主軸上，在筒體內作圓周湍動流混合物料。
飛刀組：副電機直接連接每組上有大小不同數據耙飛刀，高速飛刀有強烈拋散剪切的攪拌作用。
出料閥：安裝簡體底部，供放料用。
噴液裝置：噴液裝置布置在筒體上部，由管件，噴頭部件組成并固定在簡體均勻分布噴散。
可以定制：加套加溫。冷卻，干燥型。
工作原理：
混合機啟動后犁刀由犁刀軸帶動旋轉，使物料沿筒體徑向作周向湍動，同時把物料沿犁刀兩側面的法線方向拋出。當被拋出和作周向湍動的物料流經飛刀組是時，被高速旋轉的刀飛迅速、有力地拋散。物料在上述犁刀和飛刀的復合作用下，不斷更疊、擴散、在短時間內達到均勻混合，混合精度高。
對需要固——液混合的物料，混合液體通過噴液裝置均勻噴灑在筒體內運動的物料上。
技術參數：
| 型號規格 | LDH-0.1 | LDH-0.25 | LDH-0.5 | LDH-1 | LDH-2 | LDH-3 | LDH-4 | LDH-6 | LDH-8 | LDH-10 | LDH-12 | LDH-15 |
| 一次混合（Kg） |
40- 60 |
100- 150 |
200- 300 |
400- 600 |
800- 1200 |
1200- 1800 |
1600- 2400 |
2400- 3600 |
3200- 4800 |
4000-6000 | 7200 | 9000 |
| 主軸電機（Kw） | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 48 | 56 |
| 飛刀電機（Kw） | 1.1/2只 | 1.5/2只 | 1.5/2只 | 3/3只 | 3/3只 | 4/4只 | 4/4只 | 5.5/5只 | 5.5/5只 | 5.5/6只 | 7/7只 | 7/8只 |
| 設備重量（Kg） | 500 | 850 | 1100 | 1500 | 2200 | 2800 | 3500 | 5100 | 6500 | 7900 | 8500 | 9200 |
