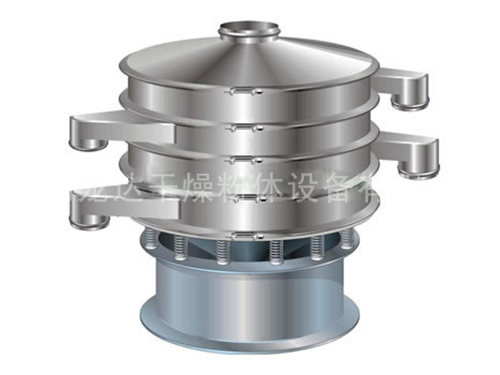

ZS系列振動篩
發布時間：2018-05-18 點擊次數：11414 次
本機是參照國外同類產品原理，根據國內情況而自行設計的，其特點是：
1、在振網下面安裝無數個球狀瑪瑙球，幫助振動，并增加頻率。
2、在振動電機上下軸裝有兩重錘，調節兩重錘間夾角，能使物料在網上生多種運動方向不同的旋渦，使物料進行有效的篩選。（可根據用戶要求調節）
3、要求連續進料，連續出料。雜料、粗料和篩送的正品料能自動排出，不堵篩網，粉末不飛揚。
4、換網簡單，而且篩網采用特殊結構，網緊、使用壽命長。
5、凡同物料接觸部件均采用不銹鋼制造。
6、體積小、移動方便、效力高，底部可裝萬向輪，隨時移動。
7、本產品設計精巧，篩粉精細，適用于任何粉類、粘液類的分級，全封閉結構，無粉塵飛揚，噪音低。
ZS型旋振篩產品外形及安裝尺寸：
1、在振網下面安裝無數個球狀瑪瑙球，幫助振動，并增加頻率。
2、在振動電機上下軸裝有兩重錘，調節兩重錘間夾角，能使物料在網上生多種運動方向不同的旋渦，使物料進行有效的篩選。（可根據用戶要求調節）
3、要求連續進料，連續出料。雜料、粗料和篩送的正品料能自動排出，不堵篩網，粉末不飛揚。
4、換網簡單，而且篩網采用特殊結構，網緊、使用壽命長。
5、凡同物料接觸部件均采用不銹鋼制造。
6、體積小、移動方便、效力高，底部可裝萬向輪，隨時移動。
7、本產品設計精巧，篩粉精細，適用于任何粉類、粘液類的分級，全封閉結構，無粉塵飛揚，噪音低。

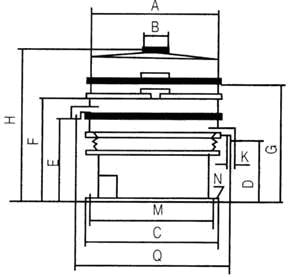

ZS型旋振篩產品外形及安裝尺寸：
注：A：篩機直徑 B：進料口直徑 C：底座外徑 D：底格出料口離地高度 E：第二個出料口離地高度
F：第三個出料口離地高度 G：第四個出料口離地高度 K：出料口直徑 M：底座內徑N：地腳孔數及孔徑 Q：出料口間距
另：?jiǎn)螌雍Y無FG項目 兩層篩無G項目
技術參數：
| 型號 | A | B | C | D | E | F | G | K | M | N | Q | 單層全高 | 雙層全高 |
三層 全高 |
| ZS-600 | Φ600 | Φ200 | Φ540 | 430 | 560 | 690 | 820 | Φ100 | Φ490 | 4-Φ18 | Φ800 | 820 | 950 | 1080 |
| ZS-800 | Φ800 | Φ200 | Φ680 | 430 | 560 | 690 | 820 | Φ100 | Φ630 | 4-Φ18 | Φ1080 | 820 | 950 | 1080 |
| ZS-1000 | Φ970 | Φ300 | Φ800 | 480 | 630 | 780 | 930 | Φ150 | Φ750 | 4-Φ18 | Φ1286 | 920 | 1070 | 1220 |
| ZS-1200 | Φ1170 | Φ300 | Φ955 | 480 | 630 | 780 | 930 | Φ150 | Φ905 | 4-Φ20 | Φ1500 | 920 | 1070 | 1220 |
| ZS-1500 | Φ1470 | Φ300 | Φ1190 | 570 | 740 | 910 | 1080 | Φ200 | Φ1120 | 4-Φ24 | Φ1860 | 1040 | 1210 | 1380 |
| ZS-1800 | Φ1770 | Φ300 | Φ1520 | 560 | 750 | 9200 | 1090 | Φ250 | Φ1440 | 4-Φ24 | Φ2334 | 1050 | 1220 | 1390 |
| ZS-2000 | Φ1970 | Φ350 | Φ1640 | 560 | 750 | 920 | 1090 | Φ300 | Φ1560 | 4-Φ24 | Φ2516 | 1050 | 1220 | 1390 |
| Φ450型 | Φ450 | Φ480 | 280 | 180 | Φ446 | 4-Φ11 | 390 | 590 |
（一）設備應有穩定的基礎。當設備安裝于一般地面或水泥基礎上時，可以不設置地腳螺栓。當設備安裝于鋼結構架臺之上時，應用螺栓緊固于結構體上，而且鋼結構架臺應有一定的鋼度。
（二）設備出廠前已將篩網裝妥，使用過程中的篩網更換可自己更換。
（三）開機前，應先檢查各壓緊螺栓的緊固程度，及各料口的位置是否與接料器對正，并觀察振動電機是否能正常轉動及彈簧受力有無阻礙，檢查各層篩網是否壓緊。
（四）當旋振篩接入電氣控制盤之前，應首先對電氣控制盤進行檢查。線路接通后觀察振動電機旋轉方向是否是順時針?lè)较颍?（備注：否則應改變相序）運轉是否正常，有無異噪聲。
（五）調節振動電機上下偏心塊的相位角，以適應各種物料篩分情況。
